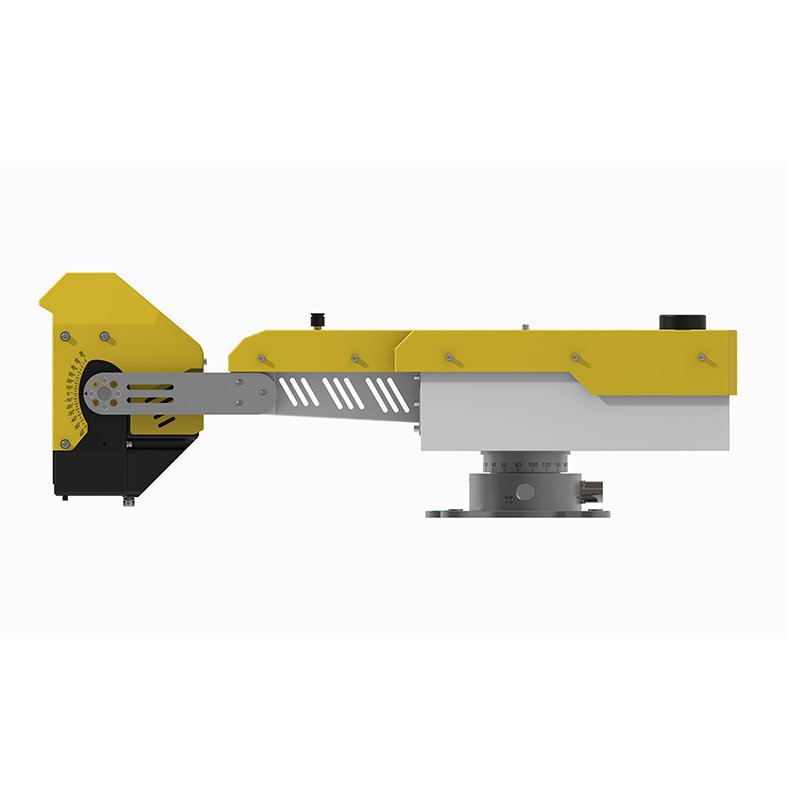

边坡监测雷达

一、边坡监测雷达产品概述

边坡监测雷达又称固定式边坡监测雷达，边坡监测雷达利用雷达波与边坡表面相互作用产生的回波信号，分析边坡表面的微小位移和变形情况，实现对边坡稳定性的实时监测。标准版固定式360°边坡监测雷达基于中山大学科研成果，自主知识产权的弧形合成孔径雷达体制、与相位差分干涉测量技术，可对观测场景（中小露天矿山、地质隐患点、水利工程、铁路公路等地质体和重大工程）进行地表微小形变位移信息的360°远距离扫描提取，实现各类边坡、地质体和重大工程的长期或临时稳定性监测及自动化预警。

边坡监测雷达采用边缘计算架构，信息处理、定位定向、无线通信等功能全部内置于机身内完成。具备亚毫米级高精度、全天时全天候、固定式长期稳定、等特点，具备全方位360°大范围覆盖、0.1mm精细测量、高可靠性、全天时全天候、无惧云雨雾雪/粉尘/火光等恶劣环境的特点，可实现各类边坡、地质体和重大工程的滑坡/崩塌稳定性监测及自动化预警。也可搭载运载拖车等平台使用。

二、边坡监测雷达应用领域

中小矿山边帮长期监测

中小矿山滑塌临时监测

地灾隐患点长期监测

尾矿库坝长期监测

三、边坡监测雷达产品特点

矿山&地灾专供版：按矿山等长期监测场景特别定制

微波穿透性强，具备全天时全天候监测能力，不受雨雪雾、烟尘、火光等影响，高可靠性

无防护架设：无惧室外风吹日晒雨淋、粉尘、大雪，无需监测房

自适应大气扰动补偿算法，消除长时间监测的扰动影响

采用圆弧成像和连续波雷达体制，可对360°全角度进行监测，无角度和距离盲区

7*24小时：不间断扫描

三维融合：亚米级配准

全天时全天候，整面监测

自动判断，自动预警，无人值守

IP65防护；-40℃超低温正常工作；最高工作海拔5000米

四、边坡监测雷达雷达与平台软件主要性能指标

1）监测指标：表面位移；

2）预警信息：位移/速度；

3）监测精度：≤0.1mm；

4）最远距离：2000m；

5）监测范围：≥360*30°；

6）扫描周期：0.5~4min；

7）分辨率：≤0.3m*10mrad；

8）★电控俯仰角调节：≥80°(可选配，默认为手动)；

9）雷达重量：10kg，支持单人部署；

10）★雷达内置定位定向功能（可选配）；

11）天线模式：收发分置双天线，隔离度≥50dB；

12）★支持野外无监测房裸露持续工作

13）防护等级：≥IP65；

14）★雷达主机内置4G无线与有线通信功能

15）工作海拔：≥5000米；

16）工作温度：-40℃~+55℃。

17）雷达为国内自研自产设备

18）（预警软件）支持实体服务器或云服务器部署；可远程重启设备；软件采用B/S架构，支持多用户同时访问；

19）（预警软件）支持特征点或区域等专题图层选择与定量分析，生成曲线及报表；

20）★（预警软件）具备空变大气相位校正功能；可显示指定时间范围形变量图；

21）（预警软件）数据融合：支持无人机建模、CAD三维建模、激光三维点云建模数据与雷达数据的融合；

22）（预警软件）具备监控大屏模式；软件界面采用中文语言；支持曲线续接功能；

23）（预警软件）具有360°成像能力

24）★（预警软件）对甲方开放免费数据接口；

25）★支持形变/速率分级热力图；

26）（预警软件）支持4级自动判断预警，支持声光和短信报警；

27）★（预警软件）支持生成指定时间段word格式报表；

28）（预警软件）可设置预警屏蔽区域，有效屏蔽作业区域的误报；

29）支持矿安119号文数据上报规范。
