雷达水位流速一体机采用K波段天线实现非接触水位与表面流速测量

雷达水位流速一体机采用K波段平面微带阵列天线，非接触式测量水位与表面流速，不受污水腐蚀和泥沙影响，适用于河道、排水管网、闸站和泵站等场景，实现全天候自动化监测。

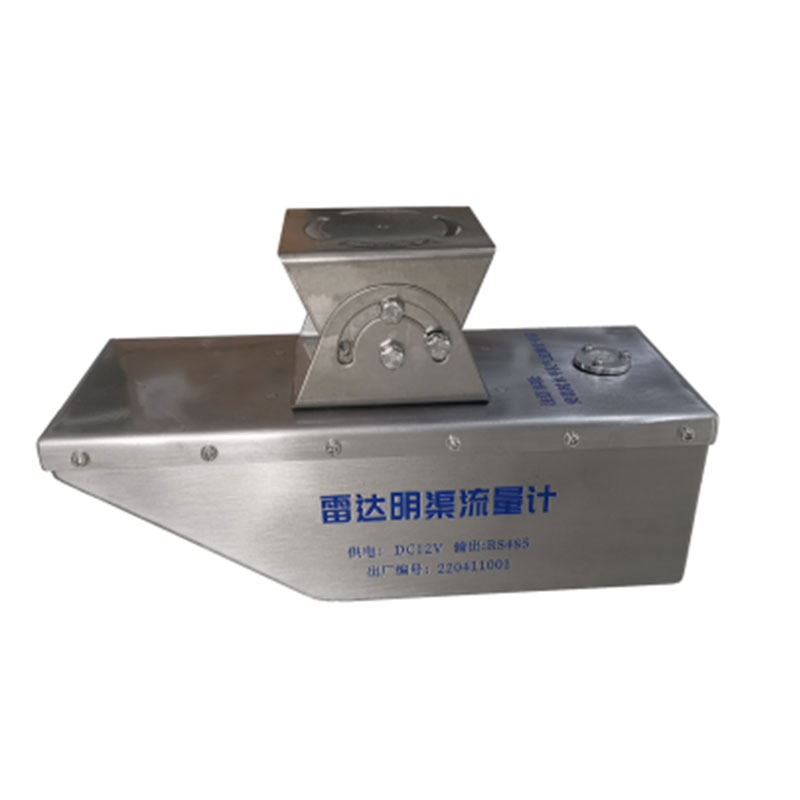

雷达水位流速一体机是一种集成水位测量与流速测量功能的非接触式水文监测设备。该设备采用K波段平面微带阵列天线，天线方向性好，波束角小，能量集中，能够有效降低环境干扰对测量精度的影响。水位测量方面，设备通过发射高频雷达波并接收水面反射波的时间差计算液位高度，水位测量量程可达0至30米，静态精度达到±2毫米。流速测量方面，基于多普勒效应原理，雷达波照射流动水体后通过接收频率偏移量计算表面流速，测速范围为0.03至20米每秒，测速精度为±0.01米每秒或±1%满量程。设备集成了垂直角度补偿、流速平均、信号强度检测和串口通信控制等功能，可自动修正安装倾斜角对测量结果的影响。

雷达水位流速一体机专门为排水管网、排口、箱涵、闸站、泵站和河道等场景设计，可应用于江河、湖泊、潮汐、水库闸口、地下水管网和灌渠灌道的水文监测。由于采用非接触式测量方式，设备不与水体直接接触，不受污水腐蚀，不受泥沙和水面漂浮物影响，土建工程量小，受水毁影响较少，便于维护，能够有效保障现场作业人员的安全。该设备不仅适用于常规环境监测任务，在洪水期高流速等急难险重观测条件下同样能够稳定工作。

在数据通信方面，雷达水位流速一体机采用RS485数字接口，兼容标准Modbus-RTU协议，可方便接入现有水文监测系统或城市水情自动测报系统。设备功耗较低，测量时约120毫安，通常采用太阳能供电即可满足运行需求，适合野外无人值守站点部署。外壳防护等级达到IP68，工作温度范围覆盖零下35摄氏度至70摄氏度，能够适应户外各种极端气候环境。安装时可借助桥梁或支架等现有建筑基础，保证雷达波发射方向与水流方向平行，雷达发射波与水面呈45度角即可完成部署。
