渗流监测仪器通过磁致伸缩传感器提升水库渗流量测量精度

渗流监测仪器由量水堰计和三角堰等现场检测设备和遥控监测终端组成，用于实时监测水库、大坝等水工建筑物的渗流量。量水堰计采用磁致伸缩传感器，测量范围0～600mm，灵敏度0.01mm，精度≤0.1%F.S，具备分辨率高、性能稳定、响应速度快等优点，数据通过无线传输送达监测中心。

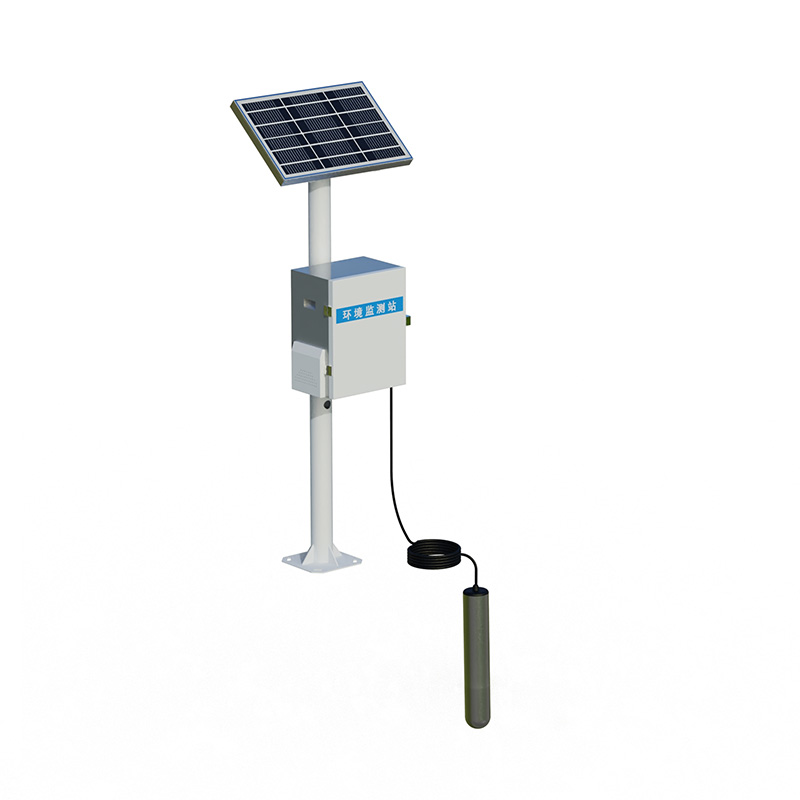

渗流监测仪器是水利工程中用于监测水在土壤、岩石等介质中渗透情况的专业设备，广泛应用于水库、大坝、边坡等结构的安全监测。渗流监测仪器主要由现场检测设备和远程监测设备两部分组成。现场检测设备以量水堰计和三角堰为核心，负责计量水库渗流量数据。量水堰计安装在堰槽中，通过测量堰上水头变化并结合三角堰、梯形堰或矩形堰的经验公式计算出渗流量。远程监测设备即遥控监测终端，负责采集现场检测设备的数据信息，并通过无线传输将现场信息传送给监测中心，实现无人值守的远程实时监控。

量水堰计是渗流监测仪器的核心传感器件，通常采用磁致伸缩传感器作为液位测量元件。磁致伸缩传感器具有分辨率高、稳定性好、性能可靠、响应速度快等特点，能够对水位变化进行线性测量，且非接触式连续测量不会产生机械磨损，工作寿命长，传感器无需标定及定期维护。量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成，当堰槽内水位发生变化时，浮球随水位升降带动磁杆产生位移，上位机用当前液位减去校准的基值得到实际堰上水位，再根据堰槽类型自动计算流量。在技术参数方面，渗流监测仪器的测量范围覆盖0～600mm，灵敏度可达0.01mm，测量精度≤0.1%F.S，输出信号采用RS485-MODBUS协议，防护等级IP67，外壳采用304不锈钢材质，可在户外高湿、多尘、强日晒等恶劣环境条件下长期运行。

渗流量观测是渗流监测仪器的主要应用场景。根据水利行业标准，量水堰法适用于渗流量为1～300 L/s且渗流可汇集到导渗沟或排水沟中的情况，三角形堰适用于流量小于100 L/s的情形，堰上水头可采用水位测针或水位计量测。在工程初次蓄水、高水位运行、水位陡变或强烈地震后，均需加强渗流量观测频次。渗流监测仪器将量水堰计采集的渗流量数据通过无线传输实时上传，监测中心可根据数据变化趋势分析判断水工建筑物防渗、排水设施运行是否正常，及时发现渗流异常和渗漏通道，为工程安全运用和维护措施提供科学依据。
