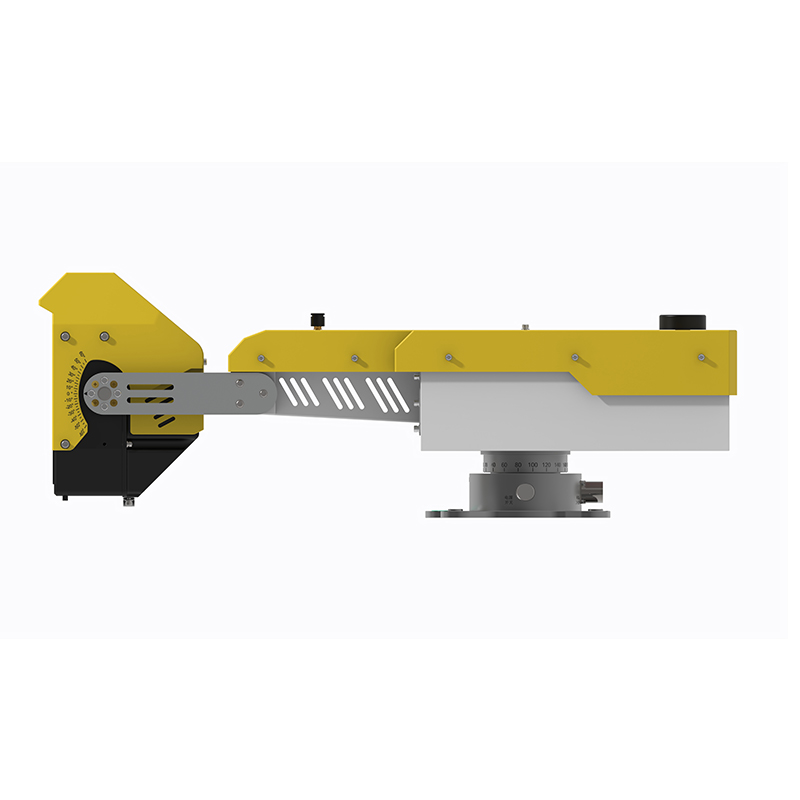

固定式360°边坡位移监测通过差分干涉测量技术实现亚毫米级位移感知

固定式360°边坡位移监测基于弧形合成孔径雷达体制与相位差分干涉测量技术，实现360°大范围扫描和高精度微小形变位移提取。设备非接触式连续作业，适用于中小露天矿山、地质隐患点、水利工程、铁路公路等边坡的稳定性监测及自动化预警。

固定式360°边坡位移监测是一种基于弧形合成孔径雷达（ArcSAR）体制与相位差分干涉测量技术的高精度非接触式监测设备。在露天矿山、铁路公路沿线、水利大坝及地质灾害隐患点等场景中，边坡岩土体的微小位移往往是滑坡和崩塌的前兆信号，但传统点式传感器存在监测盲区大、覆盖范围有限、布设成本高等问题。固定式360°边坡位移监测采用旋转扫描方式，通过天线绕轴心旋转形成圆弧轨迹，将天线波束扫过的场景回波进行相参积累形成全景高分辨率雷达图像，并基于差分相位干涉测量原理提取亚毫米级的形变信息。当边坡表面发生位移时，雷达反射信号的传播路径长度发生变化，引起发射信号与反射信号之间的相位差改变，通过对不同时间点的位移数据进行分析即可实现对边坡整体稳定性的监测与评估。

边坡位移监测在技术指标方面具备多项优势。形变测量精度可达0.1mm，优于传统GPS和全站仪的测量分辨率，能够在边坡蠕变早期捕捉到人眼无法察觉的微细位移变化。设备支持360°水平方向的全方位扫描监测，单幅位移图像可获取百万量级的监测点，具有连续的空间覆盖优势。最大探测距离不小于6km，天线俯仰覆盖角度范围不小于60°，适合对大面积边坡区域进行高分辨率监测。雷达工作频率覆盖Ku波段和K波段（16GHz至24.5GHz），距离向分辨率优于0.125m，方位向分辨率优于4.5mrad。设备采用一体化高度集成设计，雷达主机、扫描转台、主控计算机和电源模块集成于一体，雷达总重量不大于8kg，总功耗不大于33W，可在-45℃至+60℃的宽温度范围内稳定运行。数据输出支持有线网络、WiFi无线网络及4G移动网络等多种方式，形变图像数据更新率不低于每分钟1次，最高可在30秒内完成360°全场景数据的采集与处理。设备内置自适应大气扰动补偿算法，无需在被测场景中布设稳定参考点即可获得高精度形变数据。

固定式360°边坡位移监测适用于中小露天矿山采场和排土场的高陡边坡稳定性监测、公路及铁路沿线路堑边坡和填方边坡的形变监测、水利大坝及水库边坡的沉降监测、地质灾害隐患点的滑坡与崩塌预警监测，以及尾矿库、大型储罐、高层建筑和隧道桥梁的重大工程变形监测。设备可实现24小时全天候连续自动化监测，并支持与GNSS、雨量计、裂缝计、爆破振动仪等其他监测传感器的多源数据融合分析。多传感器融合组合可实现监测范围与精度的互补——雷达提供全局变形图景，GNSS在雷达识别的异常区域进行单点高精度追踪，雷达的面状相对变形监测揭示边坡变形机理，GNSS绝对位移数据验证雷达数据的准确性并将变形量与工程安全标准直接关联。监测数据接入云平台后可进行三维可视化展示和分等级预警发布，为相关部门提供自动化预警和应急处置决策依据，有效降低滑坡灾害导致的人员伤亡和财产损失风险。
