径流小区泥沙自动监测设备采集径流泥沙数据支撑水土保持监测工作

径流小区泥沙自动监测设备由数据采集主控机、含沙量测量传感器和明渠流量传感器组成，采用称重法检测含沙量，同步采集瞬时流量与累计径流数据，监测数据上传云平台，适用于径流小区和小流域水土流失观测，为水土保持分析提供可靠数据支撑。

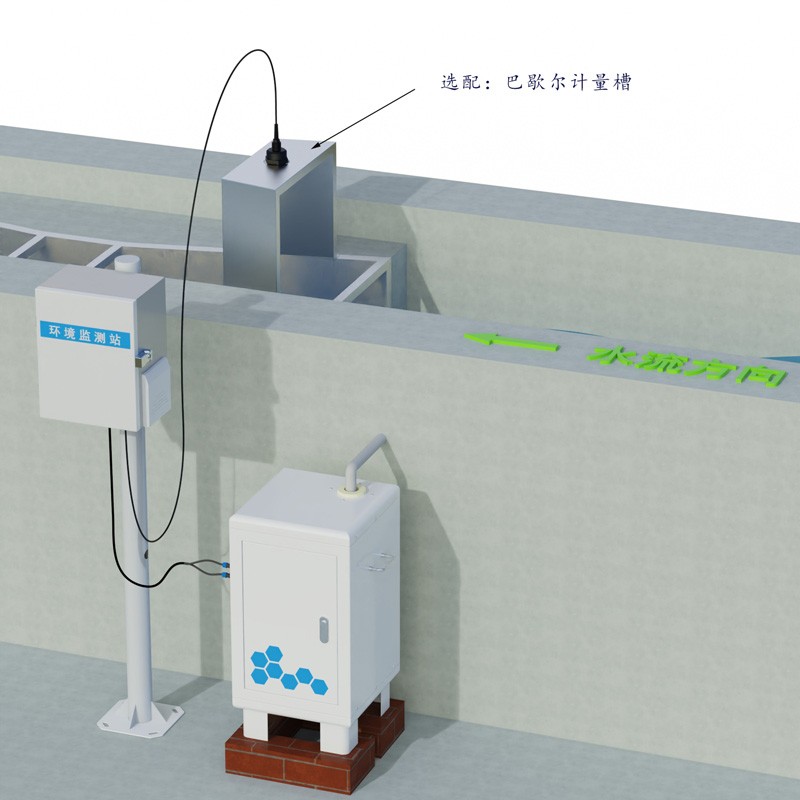

径流小区泥沙自动监测设备主要用于径流小区、小流域场景下的径流与泥沙含量自动化监测，替代传统人工采样观测模式，降低野外监测的人力投入，减少人工操作带来的数据偏差。整套设备包含数据采集主控机、含沙量测量传感器以及明渠流量传感器，各个部件协同完成数据采集、运算、传输全流程工作。明渠流量传感器组件负责自动捕捉径流流量信息，由控制器完成运算，输出瞬时径流和不同时段的径流总量数据，流量分辨率可以达到 0.1m³/h，测量精度根据堰槽条件控制在量程百分之一到百分之五区间，监测盲区范围为三十至五十厘米。

含沙量测量传感器依托称重原理开展检测，采样频率可在一至九十九分钟区间设置，测量范围覆盖 0 至 500kg/m³，分辨率 0.01kg/m³，测量精度小于百分之十。地表径流先经由引水槽汇入明渠或者巴歇尔槽，明渠流量计同步获取流量数据，分水管抽取水样送入主水箱，水样达到检测容量后送入样品仓完成检测，处理器识别泥沙含量数值，检测完成后自动排出仓内水样，为下一次采样做好准备，检测结果通过 485 接口向外输出。

径流小区泥沙自动监测设备采集得到的含沙量、径流量数据可以实时上传云平台，管理人员能够远程调取、整理和分析监测信息，完成历史数据查询与导出。连续稳定的径流泥沙监测记录可以反映土壤侵蚀动态变化过程，支撑水土流失规律研究、水土保持措施效果评估，为水土保持相关规划与治理决策提供稳定、连续的实测数据。设备适配野外露天布设环境，能够长时间无人值守运行，持续记录降雨产流阶段的泥沙输移过程，满足水土保持常态化监测的业务需求。
