泵抽式径流泥沙自动监测系统采集径流泥沙雨量监测数据

泵抽式径流泥沙自动监测系统依靠多传感器协同完成径流、泥沙、雨量采集，通过泵抽方式完成水样检测，数据实时上传云平台，输出标准化监测结果，为水土流失分析及水土保持决策提供实测数据支撑。

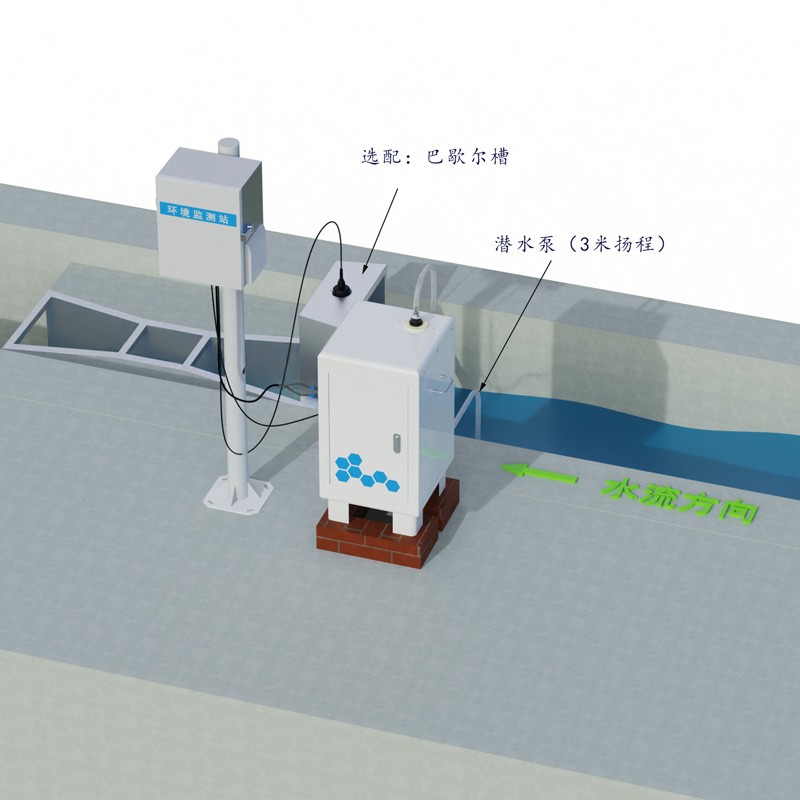

泵抽式径流泥沙自动监测系统由数据采集主控机、含沙量测量传感器、明渠流量传感器和降雨量传感器共同组成，整套设备依靠各个组件协同完成野外点位的自动化监测工作。明渠流量传感器组件自动采集径流流量，控制器依据采集信号计算不同时间段径流总量与瞬时径流数据，降雨量传感器同步获取累计雨量，含沙量测量传感器在径流垂直分布的泥沙测量口采集含沙量信息，整套设备采集得到的原始数据，是开展水土流失分析的重要基础资料。

泥沙含量传感器按照固定流程完成水样检测工作，地表水体经由引水槽流入明渠或者巴歇尔槽，明渠流量计同步获取瞬时流量，计算单位时间径流总量。分水管采集地表水体送入主水箱，待水箱内待测水体容量达到检测条件，系统启动将水体送入样品仓开展检测，传感器完成检测后将数据传输至处理器，处理器运算得出泥沙含量数值，检测结束后内部样品通过排水管排出，完成整套采样检测循环，处理器通过 RS485 接口向外输出处理完成的数据。

泵抽式径流泥沙自动监测系统具备固定的技术参数，明渠流量分辨率 0.1m³/h，测量精度为量程的 1%‑5%，盲区 30‑50 厘米。含沙量采用称重原理测量，测量范围 0‑500kg/m³，分辨率 0.01kg/m³，测量精度小于 10%，采样频率可在 1 至 99 分钟区间设置。水泵流量 750GPH，设备采用 DC12V 供电，工作温度控制在 0 摄氏度不结冰至 50 摄氏度，工作湿度小于 95% 无凝露，设备工作寿命大于一年。

泵抽式径流泥沙自动监测系统会将泥沙含量、径流量、累计雨量等监测数据实时上传云平台，工作人员可以不受地点限制调取、分析、管理监测数据，设备替代传统人工取样化验模式，减少野外现场作业工作量，为水土保持相关工作提供科学精准的数据支撑。
