泥沙含量在线监测仪器实现径流泥沙数据自动化采集

泥沙含量在线监测仪器由主控机、含沙量传感器、明渠流量传感器组成，依靠称重法完成水样泥沙检测，同步采集径流流量参数，监测数据上传云平台，为水土保持分析提供精准基础数据。

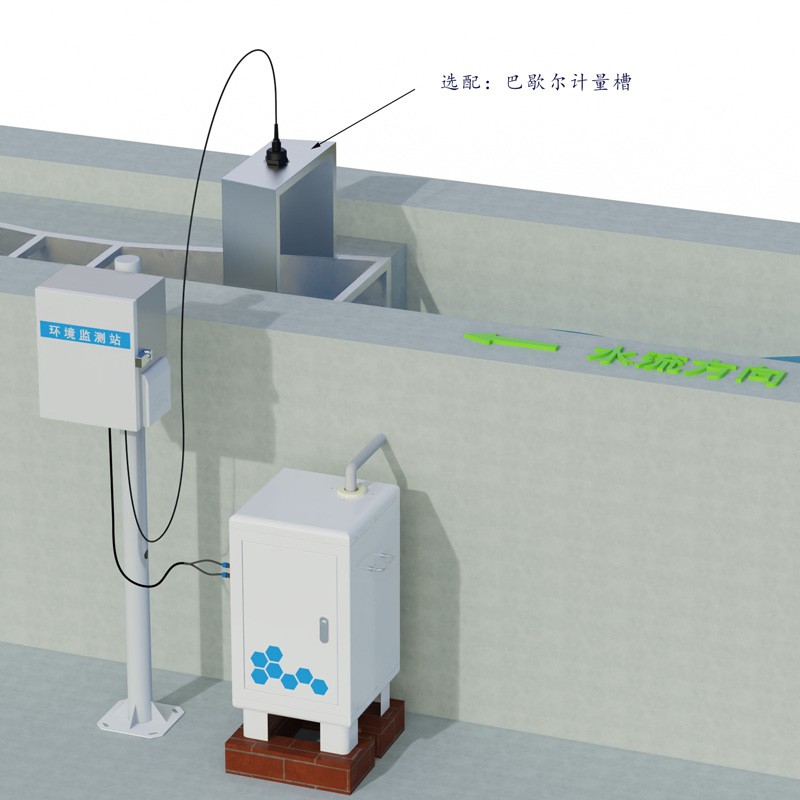

泥沙含量在线监测仪器主要用来自动采集径流环境当中的流量以及泥沙含量相关数据，弥补传统人工取样烘干检测方式效率低、数据更新滞后的缺陷，是水土保持监测项目当中重要的自动化监测设备。整套设备由数据采集主控机、含沙量测量传感器和明渠流量传感器三个基础部分组成，各个模块之间协同运行，共同完成完整的数据采集流程。

明渠流量传感器组件可以自主完成径流流量测量，控制器结合传感器传回的数据，计算不同时间段内的瞬时径流以及径流总量。含沙量测量传感器按照径流分布特点，在垂直泥沙测量点位持续采集水体泥沙数据。地表径流顺着引水槽流入明渠或者巴歇尔槽，流量计首先记录瞬时流量数值，分水管抽取一部分地表水输送至设备内部的主水箱，水箱内水样容量达到检测标准之后，系统自动启动，把待测水样输送进样品仓开展检测。

泥沙含量在线监测仪器采用称重式检测原理完成泥沙含量测算，传感器采集水样信号传输到处理器运算，得到准确的泥沙含量数值，检测结束之后，样品仓内部的水体由排水管向外排出，设备完成采样复位，准备下一轮水样检测工作。处理器可以通过 485 通讯接口向外输出各项监测数据，仪器的径流流量分辨率可达 0.1m³/h，泥沙测量量程覆盖 0‑500kg/m³，泥沙含量分辨率 0.01kg/m³，采样间隔可以在 1‑99 分钟区间内自由调整，能够适配不同监测频次要求。

泥沙含量在线监测仪器采集得到的径流量、泥沙含量全部数据能够实时上传至云管理平台，工作人员不受场地限制，随时调取、整理监测信息，依靠长时间连续监测得到的泥沙径流数据，分析区域水土流失变化规律，为水土治理方案编制、生态修复评估工作提供科学的数据支撑。
