雨量监测及渗流观测系统实现水库渗流量自动化在线采集

雨量监测及渗流观测系统由现场检测、远程监测设备组成，依靠量水堰计、渗压计采集渗流相关数据，经无线传输上传监测中心，可长期稳定完成水库渗流各项指标监测工作。

雨量监测及渗流观测系统主要分为现场检测设备与远程监测设备两个组成部分，整套设备可以完成水库区域雨量、渗流量、地下水位、渗透压力多项指标的自动化监测工作，多用于水库大坝、堤防等水利工程的日常安全巡检工作。

现场检测设备包含量水堰计、三角堰、渗压计、渗流量计等硬件。其中量水堰计选用磁致伸缩传感器完成液位测量，整体具备分辨率高、稳定性好、响应速度快、使用寿命长等特点。设备工作时堰槽水位发生变化，浮球随之移动产生液位差值，系统将实时液位减去预先校准的基准水位，得到准确的堰上水头，再结合三角堰、矩形堰、梯形堰对应的计算公式换算得到实际渗流量数值。该款量水堰计测量范围 0‑600mm，灵敏度 0.01mm，测量精度≤0.1% F.S，采用 DC12V 供电，使用 RS485‑MODBUS 协议输出数据，外壳选用 304 不锈钢材料，防护等级达到 IP67，可以适应水库潮湿多水的户外作业环境。渗压计与渗流量计配套布设，用来持续采集地下水位以及渗透压力的实时变化数据。

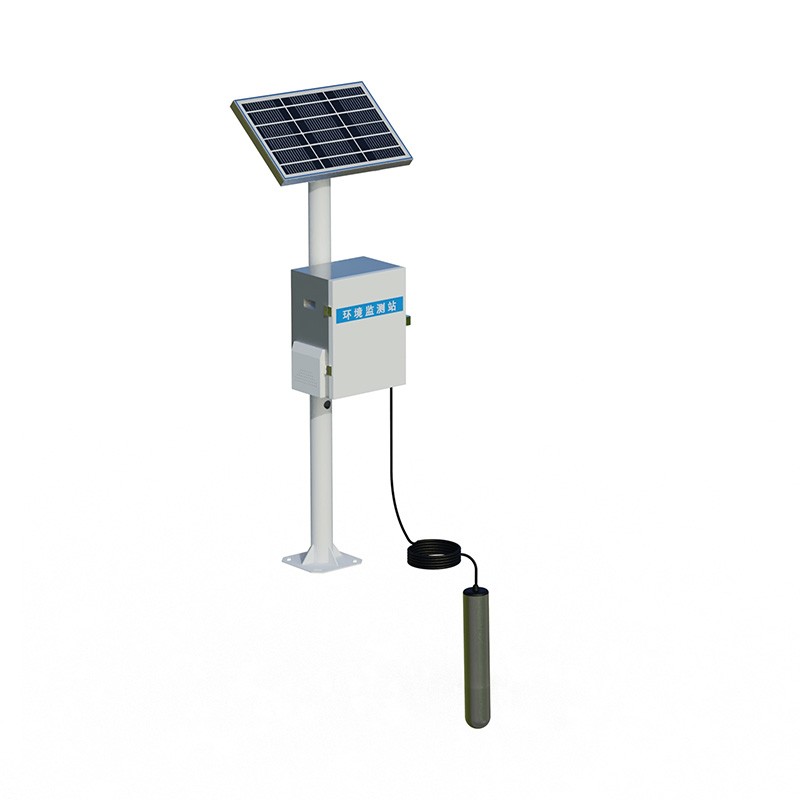

远程监测设备为遥控监测终端，终端可以不间断接收所有现场传感器传回的原始监测数据，完成基础的数据整理工作，再依靠无线通信方式，将全部监测信息稳定传输至后方监测中心，管理人员可以远程查看各项监测参数，不用频繁到达现场人工读数，降低野外作业工作量。

降雨变化会直接造成坝体渗流情况发生波动，雨量监测及渗流观测系统把雨量、渗流两类监测数据结合分析，工作人员能够根据长期监测的数据变化趋势，及时发现渗流量异常升高、渗透压力突变等隐患，提前开展排查处理，减少管涌、渗漏等险情的发生概率，保障水利设施能够安全稳定运行。整套系统整体结构成熟，硬件防护性能强，能够长时间不间断开展野外监测作业，适配中小型水库常规渗流监测项目的建设需求。
